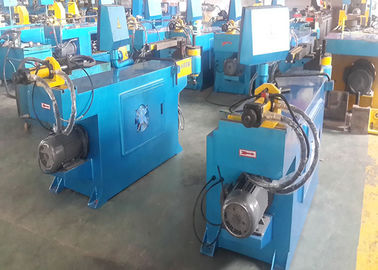

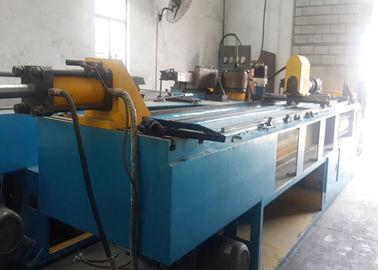

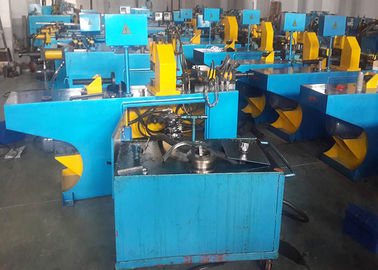

Автоматическая гибочная машина DW50CNC труба для жидкости под высоким давлением, холодная гибочная машина трубы SS





Автоматическая гибочная машина ДВ50КНК трубы для жидкости под высоким давлением, холодная гибочная машина трубы СС





Быстрые детали



Условие: Новое место происхождения: Цзянсу Китай

Номер модели: Тип машины ДВ50КНК: Гибочная машина трубы и трубки

Сырье: Сила трубы: Гидравлический

Аттестация: КЭ&ИСО техническое: Гнуть холода и топления

Система охлаждения: обслуживания водяного охлаждения дополнительные: Формировать конца





Механические основные технические параметры:



Нет.	Основные технические параметры	Значения параметра	Примечания
1	Максимальная гнуть емкость	Ф50×2 мм
2	Максимальная гнуть длина	2500 мм
3	Радиус загиба	Р35-250
4	Максимальный угол сгиба	195°дегре	Гнуть аккураси±0.1°
5	Максимальное число гнуть	20 частей
6	Скорость изгибания	44°сек
7	Угол вращения	0~±360°дегре	Угол аккураси±0.1°
8	Питаясь точность	±0.1 мм
9	Давление расклассифицированное системой	12Мпа
10	Смещение масляного насоса	19Л/мин
11	Гнуть объем памяти программы	500сет
12	Сила мотора сервопривода	400В
13	Автоматическая питаясь сила мотора сервопривода	1.5КВ
14	Сила мотора	5.5КВ
15	Общие размеры	4000×750×1400
16	Вес	1400кг
17	Гидравлическое масло	32 # гидравлические масла (зима)	46 # гидравлические масла (лето)





Особенности



1. Полно оборудованная функция (NC) общего типа и численного контроля типа.
Питаться 2. и углы автомобиля контролируемый сервопривод космос.
3. разметьте привод сервопривода угла, высокую точность, высокую эффективность.
4. Используйте экран касания с доступными вычисляя компьютерами, сильными.

5,500 набора гнуть хранения данных, разнообразие углы на одном идут

6. Регулируемый держатель дорна может осуществить двойные и разнослоистые гнуть изменения в регулировке.

7.ДВ-КНК экономически, накормленныйся и пространственный угол механическое руководство, сохраняя цену потребителей.

8. Смазывать специально конструированного дорна автоматический или ручной.

Материалы применения: сталь, нержавеющая сталь, латунь, алюминиевые трубки и другие формы.

Особенные аксессуары: особенный тоолинг, свободные от морщинк доски, вспомогательные приборы нажима.





Работы



   Машина состоит из основного механизма передачи, тела дорна, верхнего механизма питания, механизма зажима питаясь, прибора вагонетки питаясь, основной части приборов сервопривода угла, электрической системы и компонентов гидравлической системы. В деятельности, вращение насоса управляемого мотором, масла давления будет поставлено экраном касания к установленным параметрам, микрокомпьютером (ПЛК) для того чтобы выдать инструкции контролировать клапан соленоида для открытия, закрывает, так, что цилиндры в некотором заказе и действиях закономерности для того чтобы достигнуть высокой точности гнуть цель трехмерного космоса системы трубки.





Обзор машины:



 Управление микрокомпьютера гибочной машины трубы для жидкости под высоким давлением одно-головы КНК ДВ50 автоматическое, гидравлический привод, китайские субтитры, взаимодействующая деятельность сенсорного экрана, специально конструированный угол космоса, гидравлическое вращение мотора сервопривода щипка автоматическое, угол замка, длина локтя моторов сервопривода автоматическая, может быть трубой мульти-угла трехмерной гнуть, экономические и практически модели обработки трубы, главным образом для аксессуаров автомобильных, мотоцикла и другого мульти-угла, высокоточный подвергать механической обработке трубы.

Главные компоненты и главные механические компоненты

1 машинное оборудование главным образом от высококачественной стальной пластины сварило структуру, высокопрочную, высокую жесткость.

Структура 2 используя взрывать песка и брызги с ржавчиной.

Экран касания 3 с КО. Хитек, Лтд. начала Тайваня 10,4 дюймов, «ХИТЭК»

Перепад 4 принимает импортированного создателя программы ПЛК и сервопривод управляет, моторы сервопривода для японского начала Мицубиши Электрик, компакта, высокой точности, длинной жизни.

5 переключатели и кодировщиков близости японские «ОМРОН» и японские «НЭМИКОМ», сильное запечатывание

Насос 6 от клапана соленоида известного Хигхтеч бренда «гидравлического» от Тайваня импортировал бренды, «уровень масла Асада гидравлический» имеет ясный и интуитивный дисплей.





основная функция механического



1 войдите оба программируя и взаимодействующее касание на экране сразу, может объяснить все сообщения их выбора на китайском.

2 программы и данного имеют защиту секретности пароля.

3 загиба, углы и питаясь управление мотора сервопривода.

4 единственный набор катит внутри такую же прессформу умирают элемент могут поменять над выборами функции погнутости 6Д.

Механическая система управления 5 обрабатывала функцию самодиагностирования считая функции и недостатка.

Машинное оборудование 6 с предохранением от безопасности и предохранением от аварийной остановки.
