Гибочная машина труба для жидкости под высоким давлением при синхронизация 2 комплектов работая совместно CNC



Гибочная машина труба для жидкости под высоким давлением при синхронизация 2 комплектов работая совместно CNC

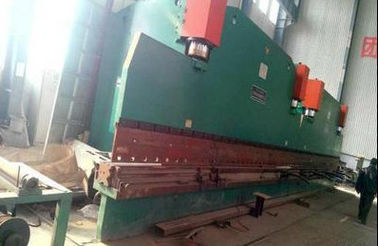

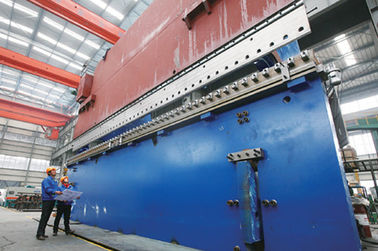

    Когда мы хотим произвести светлый полюс, мы должны согнуть стальную плиту гибочной машиной. мы часто используем гибочную машину 2 комплектов для очень длиннего светлого полюса. 2 машины могут работающ совместно гидровлическим и электрическим управлением синхронизации.

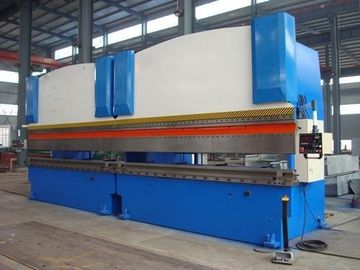

        Это модельное оборудование главным образом использовано для гнуть материалы металла, выбор соотвествующей прессформы, можно согнуть в различные формы. Это оборудование гидровлическое управление, прессформа up/down цилиндром.

Механически датчик блока и задней части оборудован с встречным ходом, легким для использования, интуитивным. Функции машины главным образом как: речной порог вниз, slow down, давление держит, быстрое возвращение etc, должно быть удобная и надежная работа.

        Синхронизация машины гидровлическая очень хороша, поэтому работая точность и повторимость располагать точность высоки, верхняя прессформа имеет механизм острой настройки, и может отрегулировать положение высоты каждой из частей прессформы, для того чтобы обеспечить что гнуть работа, равномерный зазор между верхней и более низко прессформы, улучшить точность угла сгиба.



Технические параметры



Модель	Давление   KN	Длина плиты mm	Колонка Расстояние mm	Горло Глубина минута	Скольжение Ход mm	Сила мотора kw
WC67Y40/2200	400	2200	1700	200	100	4
WC67Y40/2500	400	2500	1900	200	100	4
WC67Y50/2500	500	2500	1900	250	100	4
WC67Y50/3200	500	3200	2500	250	100	4
WC67Y63/2500	630	2500	1900	250	120	5,5
WC67Y63/3200	630	3200	2500	250	120	5,5
WC67Y80/3200	800	3200	2500	250	120	5,5
WC67Y80/4000	800	4000	3000	250	120	5,5
WC67Y100/2500	1000	2500	1900	320	120	7,5
WC67Y100/3200	1000	3200	2500	320	120	7,5
WC67Y100/4000	1000	4000	3000	320	120	7,5
WC67Y100/5000	1000	5000	4000	320	120	7,5
WC67Y125/2500	1250	2500	1900	320	120	7,5
WC67Y125/3200	1250	3200	2500	320	120	7,5
WC67Y125/4000	1250	4000	3000	320	120	7,5
WC67Y125/5000	1250	5000	4000	320	120	7,5
WC67Y160/3200	1600	3200	2500	320	200	11
WC67Y160/4000	1600	4000	3000	320	200	11
WC67Y160/5000	1600	5000	4000	320	200	15
WC67Y160/6000	1600	6000	4800	320	200	15
WC67Y200/3200	2000	3200	2600	320	200	15
WC67Y200/4000	2000	4000	3100	320	200	15
WC67Y200/5000	2000	5000	4000	320	200	15
WC67Y200/6000	2000	6000	4800	320	200	15
WC67Y250/3200	2500	3200	2600	400	250	18,5
WC67Y250/4000	2500	4000	3200	400	250	18,5
WC67Y250/5000	2500	5000	4000	400	250	18,5
WC67Y300/4000	3000	4000	3300	400	250	22
WC67Y300/5000	3000	5000	4000	400	250	22
WC67Y300/6000	3000	6000	5800	400	250	22
WC67Y400/5000	4000	5000	4000	400	250	30
WC67Y400/6000	4000	6000	4800	400	250	30
WC67Y500/6000	5000	6000	4800	400	300	37
WC67Y600/7000	6000	6000	5600	400	300	45
WC67Y700/7000	7000	7000	5600	400	300	45



Главным образом структура

    Это оборудование состоит из следующих компонентов: гидровлическая система, кровать, слайдеры, фидер блока задней части механически, бывшяя кровать ролика поддержки, электрических, etc. состоят из левой колонки, правой колонки, насоса масла и работать-таблица, цилиндр зафиксирована в колонке. Механически блок был fixxed в цилиндре, блоке moving расстояние был дисплеем счетчиком номера thec. Бывший ролик может поддержать стальную плиту, прибор зафиксированный на задней части, расстояние стопа подавая отключения показан счетчиком. Верхняя прессформа может быть регулирует вверх и вниз для того чтобы обеспечить равномерный зазор между верхней и более низко прессформами, для того чтобы улучшить точность угла сгиба. Функция основного управляющего воздействия: непрерывный ход, одиночный ход, медленно двигая расстояние, педальный контроллер, собственн-фиксируя действует.



Гидровлическая система



Гидровлическая система составленная насоса с зубчатой передачей, клапана, компонентов трубы и так далее. Водяная задвижка принимает серию клапана состава, трубопровод зафиксированный вверх по pithy, поддерживает и отлаживать удобный. Гидровлический трубопровод сделайте кислот-мыть, тогда установить.



Электрическая система



Система прибора электрическая составленная электрической коробки, приводится в действие таблицу, держит кнопку.

Главным образом спецификация

Напряжение тока работы системы 400V 50Hz;

Температура окружающей среды -5℃~45℃;

Различное предохранение

Каждый мотор с автоматом защити цепи для того чтобы сделать настоящее короткое предохранение;

Каждый мотор с термальным реле для того чтобы сделать предохранение от нагрузки;

Гидровлический насос наклоняя и переустановленный все с вверх и вниз переключателями предела для того чтобы сделать предохранение от предела;

Главный автомат защити цепи электричества с отпуском шунта, на таблице работать и кнопке всем владением с «кнопкой срочного стопа» к remote отрезал главное электричество.



Исполнительный стандарт прибора



A. GB/T14349-1993;

B. GB17210-7;

C. JB/T14349-1992;

D. GB8768-83;

Стандарт E. GB5226.1-2002 Родн настоящий электрического управления прибора.



Изготовления главным образом компонентов



Ряд и упаковка поставкы



A. Часть тела: главным образом структура кровати, прибор главного мотора и так on.6, ряд поставкы и упаковка

B. Гидровлическая система.

C. Электрическая система управления (электрические кухонный шкаф, кнопка владением и так далее).

D. Компоненты отнесенные к полному прибору: бывший ролик поддержки etc.

E. Технические архивы обеспечивают машиной:

a. Установите чертеж, электронный чертеж, справку, сертификат, список нагрузки контейнера.

b. Осмотр материала, рапорта термической обработки, материального испытания машины и так далее.



Некоторые отремонтированные покупателя



Работа установки прибора, класть трубы, связывать проволокой, и другого (включите врезанное учредительство

части, secondly grouting) законченный на пятне покупателя.

B. Стелюга и устанавливает arround разделительной стены прибор.

C. Зазмеление компонентов и других необходимых частей.

D. Масло смазки, смазка тучная и настолько другие любят раньше.

E. Поставьте потребляемую мощность 380V/50HZ к интерфейсу главной силы коробки прибора электрической.

F. Аранжируйте работника для того чтобы сделать некоторую тренировку на пятне продавеца.



Осмотр и гарантированность



Продолжительность гарантированности машины 12 месяца (за исключением любых потребляемых частей и инструментов деятельности) от даты сертификата передачи товаров, за исключением любой деятельности несоосности искусственного незнания. Продавец ответствен для устанавливать и носить все обязанности и расходы отнесенные к ценам для workmanship и материалы причиненные от небезупречного конструированного workmanship machineryand/or плохого в пределах период гарантированности (ремонтировать, посылая новые части, etc.)

    В случае если то покупатель открывает любые дефект и/или отказ товаров, покупатель сообщит theseller таких дефекта и/или отказа факсом или электронной почтой. Продавец отремонтирует или заменит неполноценные товары с новыми одним из хорошего качества не познее неделя 01 после получения извещения о покупателя. Во время гарантийного периода, если найдены, что будет нервное расстройство должно к конструировать и/или изготовлять продукта продавец обеспеченный здесь, то продавец будет ответствен для того чтобы предложить разрешение для нервного расстройства после того как техники продавеца проверяют и подтверждают соответствуя изображения и написанные индикации которые должны быть поставлены покупателем. Продавец пошлет свои инженеры обслуживания для того чтобы обеспечить международный локальный сервис согласно запросу покупателя. Продавец покроет уместные отечественные цены перевозки, принесет свои зарплаты инженеров обслуживания во время периода обслуживания и предусмотрит билет поездка туда и обратно. Однако, покупатель поможет инженерам обслуживания продавеца для того чтобы приложить визу и быть ответствен принести их местные обязанности доски, вмещаемости и перевозки во время периода обслуживания, так же, как обеспечивает им обслуживание толкования соответственно.

      Если любое нервное расстройство причиненное за исключением конструировать и/или изготовлять продукта, то продавец обеспечил здесь, на запросе покупателя для локального сервиса продавеца международного для проданных продуктов, покупатель принесет следующие (включая но не ограниченный) расходования и пассивы: ответственность помочь инженерам обслуживания продавеца для того чтобы приложить визу к стране или зоне обслуживания и покрыть уместные гонорары визы, нося зарплаты инженеров обслуживания продавеца во время периода обслуживания (нормально 70USD/day), предусматривающ билет поездка туда и обратно, покрывая доску инженеров обслуживания местную, обязанности вмещаемости и перевозки во время периода обслуживания, так же, как обслуживание толкования для инженеров обслуживания.
